位相シフトフルブリッジコンバータ

概略ブロック図

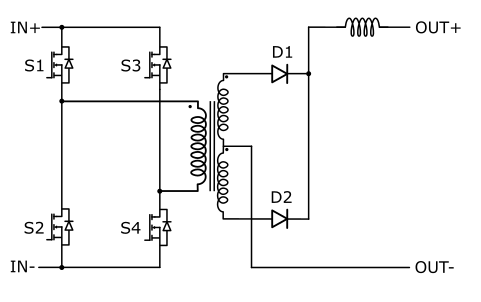

インバータスイッチングブロックの概略ブロック図と対応するスイッチの配置および名称を図 1に示します。

リアルタイム/VHIL シミュレーション用の位相シフト フル ブリッジ コンバーター コンポーネントの重みは 3 です。

リアルタイム シミュレーションの場合、このコンバータには、スイッチ レベルの GDS オーバーサンプリングをサポートするデバイス構成が必要です。

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S1に1を割り当てると、デジタル入力ピン1はS1スイッチゲート駆動ピンにルーティングされます。さらに、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（つまり、高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（つまり、低レベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。

制御パラメータとして内部変調器を選択すると、デジタル入力ピンの代わりにコンバータのスイッチを駆動するために内部PWM変調器を使用できるようになります。この構成では、3つの追加コンポーネント入力が存在します。En入力は、PWM変調器制御の有効/無効を切り替えるために使用されます。スイッチS1とS2は位相A 、スイッチS3とS4は位相Bと呼ばれます。InAとInBは、内部PWM変調器の参照信号入力として使用されます。可変周波数または位相のオプションを選択すると、それぞれFreq 、 OffsetA 、 OffsetBという追加のコンポーネント入力が作成されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからスイッチのゲート駆動信号を直接設定できます。コンポーネントには入力ピン「ゲート」が表示され、4つのゲート駆動信号を[S1、S2、S3、S4]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

• IN+（電気）
  • IN側+ポート。

• IN-（電気）
  • IN側 - ポート。

• OUT+（電気）
  • OUT側+ポート。
• OUT-（電気）
  • OUT側 - ポート。

• ゲート（イン）
  • モデル制御を選択した場合に使用可能
  • スイッチ用の4つの入力ゲート信号のベクトル

• エン（イン）
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器を有効/無効にするために使用されます

• InA（イン）
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器位相A、スイッチS1およびS2の変調信号値を指定するために使用されます。

• InB（イン）
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器位相B、スイッチS3およびS4の変調信号値を指定するために使用されます。

• 周波数（インチ）
  • 内部変調器制御が選択され、変調器の動作モードとして可変搬送周波数が選択されている場合に使用可能
  • 変調器の搬送周波数を指定するために使用される

• オフセットA（インチ）
  • 内部変調器制御が選択され、変調器の位相動作モードとして可変キャリア位相オフセットが選択されている場合に使用可能
  • A相変調器の搬送波位相オフセットを指定するために使用される

• オフセットB（インチ）
  • 内部変調器制御が選択され、変調器の位相動作モードとして可変キャリア位相オフセットが選択されている場合に使用可能
  • B相変調器の搬送波位相オフセットを指定するために使用

一般（タブ）

• コントロール
  • スイッチの制御方法を指定します。使用可能なオプションは、デジタル入力、内部変調器、モデルです。
  • 各コントロールの詳細については、 「コントロール」セクションをご覧ください。

• もし デジタル入力 コントロールとして選択した場合、次のプロパティを使用できます。
  • S1
    • S1スイッチを制御するために使用されるデジタル入力
  • S1ロジック
    • S1の信号を制御するために適用されるロジック
    • アクティブハイまたはアクティブロー
  • S2
    • S2スイッチを制御するために使用されるデジタル入力
  • S2ロジック
    • S2の信号を制御するために適用されるロジック
    • アクティブハイまたはアクティブロー
  • S3
    • S3スイッチを制御するために使用されるデジタル入力
  • S3ロジック
    • S3の信号を制御するために適用されるロジック
    • アクティブハイまたはアクティブロー
  • S4
    • S4スイッチを制御するために使用されるデジタル入力
  • S4ロジック
    • S4の信号を制御するために適用されるロジック
    • アクティブハイまたはアクティブロー
  • PWMスイッチング有効
    • 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
  • セン
    • ゲート制御の有効化が有効になっている場合に利用可能
    • スイッチングを有効/無効にするデジタル入力
  • Sen_logic
    • ゲート制御の有効化が有効になっている場合に利用可能
    • Sen信号に適用されるロジック

• もし モデル コントロールとして選択した場合、次のプロパティを使用できます。
  • 実行率
    • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

• もし 内部変調器 コントロールとして選択した場合、次のプロパティを使用できます。
  • 動作モード
    • 内部変調器の搬送周波数のソースを指定します
    • 動作モードが固定搬送周波数の場合、コンポーネントのプロパティで周波数を指定できます。
    • 動作モードが可変搬送周波数の場合、コンポーネント上に表示される信号処理ポートを使用して周波数を指定できます。
  • 搬送周波数（Hz）
    • 動作モードが固定搬送周波数の場合に使用可能
    • 内部変調器の搬送周波数を指定します
  • 位相動作モード
    • 内部変調器キャリアオフセットのソースを指定します
    • 位相動作モードが固定搬送波位相オフセットの場合、オフセットはコンポーネントプロパティで指定できます。
    • 位相動作モードが可変搬送波位相オフセットの場合、オフセットはコンポーネント上に表示される信号処理ポートを使用して指定できます。
  • 搬送波位相オフセット
    • 内部変調器の搬送波位相オフセットを度単位で指定します。
    • 2 つの値を含むベクトル: 位相 A の位相オフセットと位相 B の位相オフセット。
  • デッドタイム
    • 内部変調器のデッドタイムを秒単位で指定します
  • 基準信号[最小、最大]
    • このプロパティはデフォルトで[0.0, 1.0]に設定されています。
    • 搬送信号の最小値と最大値を指定します
    • 最小キャリア信号値と最大キャリア信号値の2つの値を含むベクトル
  • ロードモード
    • 内部変調器に変調信号の新しい値が適用されるイベントを指定します。
      • 最小値を選択した場合、キャリアが最小値に達したときに新しい値が適用されます。
      • 最大値を選択した場合、キャリアが最大値に達したときに新しい値が適用されます。
      • どちらかを選択した場合、キャリアが最小値または最大値に達したときに新しい値が適用されます。
  • 実行率
    • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

電気（タブ）

• n1
  • 一次巻線の巻数を指定します

• n2
  • 二次巻線の巻数を指定する
• L1
  • 一次巻線の漏れインダクタンスを指定します
• R1
  • 一次巻線抵抗を指定します
• L2
  • 二次巻線の漏れインダクタンスを指定します
• R2
  • 二次巻線抵抗を指定します
• ルム
  • 磁化インダクタンスを指定する
• 部屋
  • 鉄心の損失を表す等価抵抗を指定します
• 乱暴者
  • 出力インダクタのインダクタンスを指定する
