三相6パルスサイクロコンバータ
このセクションでは、三相から単相への6パルスサイクロコンバータについて説明します。
コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。
概略ブロック図

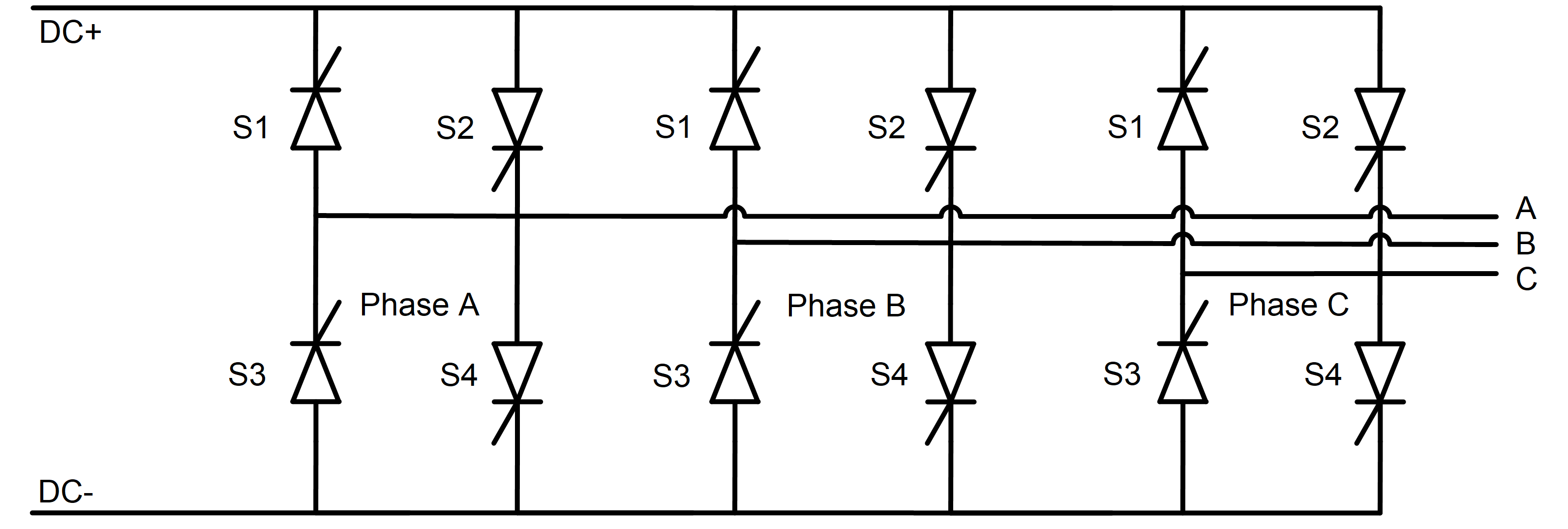

三相から単相へのサイクロコンバータ ブロックの概略ブロック図と、対応するサイリスタの配置および命名が図 1に示されています。

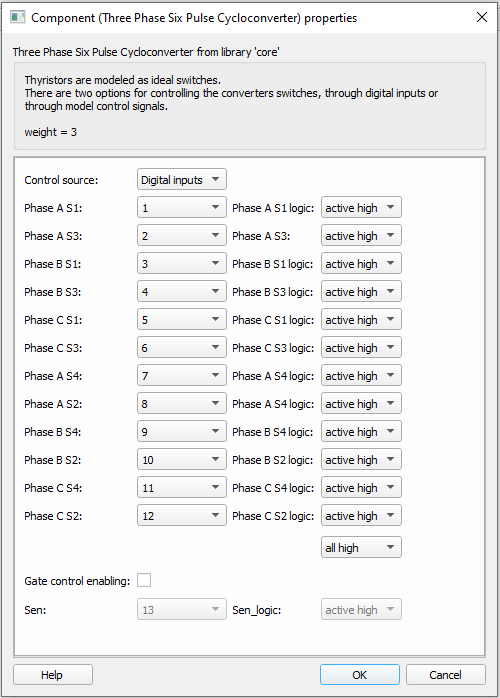

単一の三相-単相サイクロコンバータのブロック図と入力パラメータを表1に示します。
成分 | コンポーネントダイアログウィンドウ | コンポーネントパラメータ |
---|---|---|
三相から単相へのサイクロコンバータ |
|
コントロール
制御入力オプションとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン(1~32/64)に割り当てることができます。例えば、フェーズAのS1を1に割り当てると、デジタル入力ピン1はフェーズAのS1スイッチゲート駆動ピンに配線されます。さらに、 gate_logicパラメータは、ユーザーの外部コントローラ設計に応じて、アクティブハイ(ハイレベル入力電圧VIHでスイッチがオン)またはアクティブロー(ローレベル入力電圧VILでスイッチがオン)のゲート駆動ロジックを選択します。
制御パラメータとしてモデル制御を選択すると、信号処理モデルからサイリスタのゲート駆動信号を直接設定できます。整流器上部の入力ピンには、12個のゲート駆動信号を以下の順序でベクトル入力する必要があります:[A相S1、A相S2、A相S3、A相S4、B相S1、B相S2、B相S3、B相S4、C相S1、C相S2、C相S3、C相S4]。モデルから制御する場合、ロジックは常にアクティブハイになります。
