H6単相インバータ

このセクションでは単相H6インバータについて説明します。

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

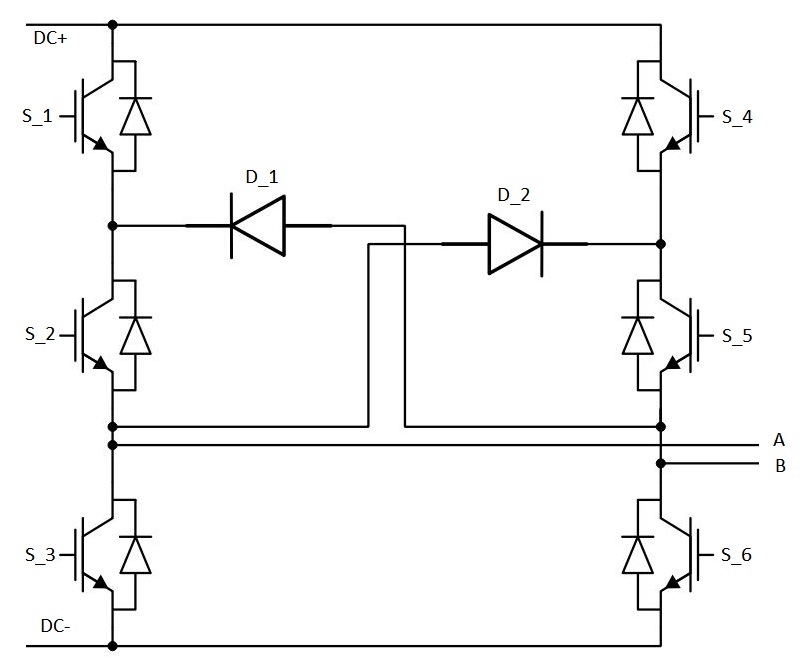

インバータスイッチングブロックの概略ブロック図と対応するスイッチの配置および名称を図 1に示します。

図1単相H6インバータの概略ブロック図 対応するスイッチの名称を示すブロック図

単相H6インバータブロックのブロック図と入力パラメータを表1に示します。

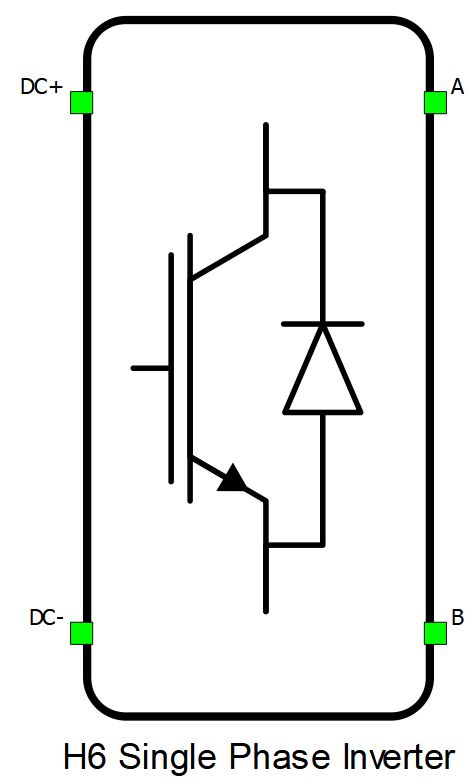

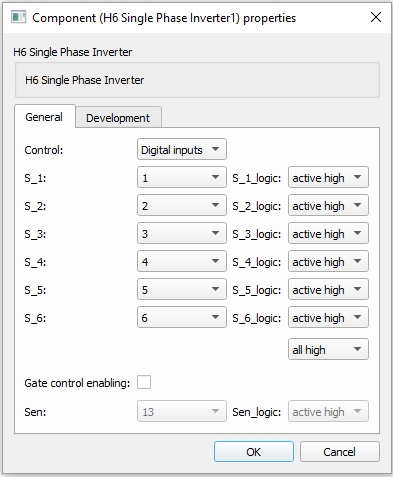

表1 .回路図エディタコアライブラリの単相H6インバータブロック
成分 コンポーネントダイアログウィンドウ コンポーネントパラメータ

単相H6インバータ
  • 一般的な
    • 制御（デジタル入力、モデル）
    • S_1 (1..32)
    • S_2 (1..32)
    • S_3 (1..32)
    • S_4 (1..32)
    • S_5 (1..32)
    • S_6 (1..32)
    • ゲートロジック（アクティブハイ、アクティブロー）
    • ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする）
    • Sen（PWM有効のためのデジタル入力選択）
    重量 = 2

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S_1に1を割り当てると、デジタル入力ピン1はS_1スイッチゲート駆動ピンに配線されます。さらに、 gate_logicパラメータでは、ユーザーの外部コントローラ設計に応じて、アクティブハイ（ハイレベル入力電圧VIHでスイッチがオン）またはアクティブロー（ローレベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTのゲート駆動信号を直接設定できます。入力ピン「ゲート」はコンポーネント上に表示され、6つのゲート駆動信号を[S_1、S_2、S_3、S_4、S_5、S_6]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイになります。

ゲート制御の有効化をチェックすると、外部 PWM 有効化デジタル信号の使用が有効になります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
