9レベルフライングコンデンサインバータレッグ

回路図エディタにおける9レベルフライングコンデンサインバータレッグコンポーネントの説明

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

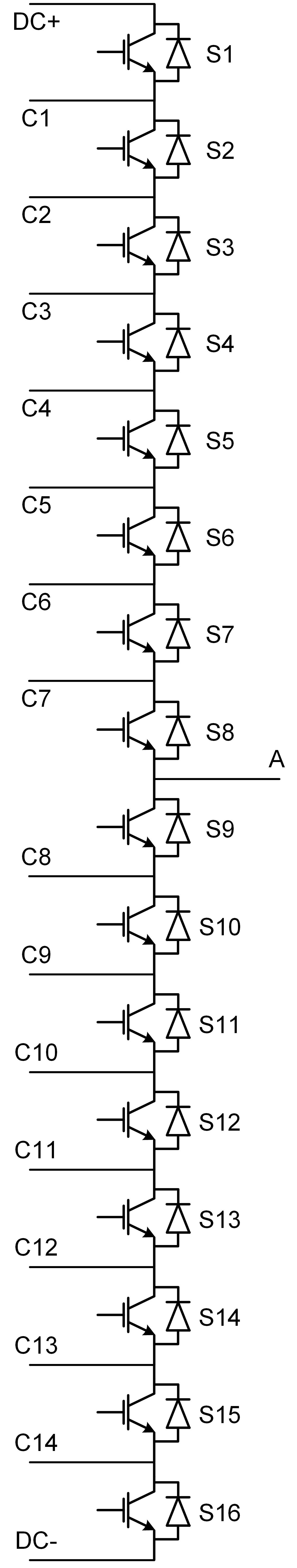

対応するスイッチ名を含む 9 レベル フライング コンデンサ インバータ レグの概略ブロック図を図 1に示します。

図1 9レベルフライングコンデンサインバータレグの概略ブロック図と対応するスイッチ名

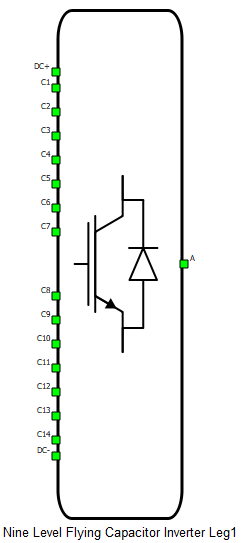

9 レベル フライング コンデンサ インバータ レグのブロック図と入力パラメータを表 1に示します。

表1 .回路図エディタコアライブラリの9レベルフライングコンデンサインバータレッグ

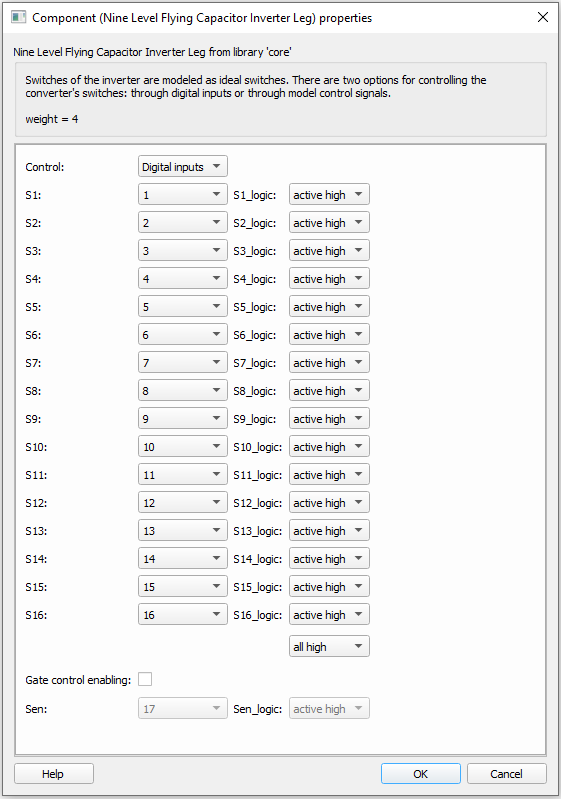

成分 コンポーネントダイアログウィンドウ コンポーネントのプロパティ

9レベルフライングコンデンサインバータレッグ
  • 一般的な
    • 制御（デジタル入力、モデル）
    • S1（スイッチS1のデジタル入力選択）
    • S2（スイッチS2のデジタル入力選択）
    • S3（スイッチS3のデジタル入力選択）
    • S4（スイッチS4のデジタル入力選択）
    • S5（スイッチS5のデジタル入力選択）
    • S6（スイッチS6のデジタル入力選択）
    • S7（スイッチS7のデジタル入力選択）
    • S8（スイッチS8のデジタル入力選択）
    • S9（スイッチS9のデジタル入力選択）
    • S10（スイッチS10のデジタル入力選択）
    • S11（スイッチS11のデジタル入力選択）
    • S12（スイッチS12のデジタル入力選択）
    • S13（スイッチS13のデジタル入力選択）
    • S14（スイッチS14のデジタル入力選択）
    • S15（スイッチS15のデジタル入力選択）
    • S16（スイッチS16のデジタル入力選択）
    • ゲートロジック（アクティブハイ、アクティブロー）
    • ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする）
    • Sen（PWM有効のためのデジタル入力選択）
    • Sen_logic（アクティブハイ、アクティブロー）

コントロール

制御パラメータとしてデジタル入力を選択すると、ユーザーはゲート駆動入力を任意のデジタル入力ピンに割り当てることができます。例えば、 S1を1に設定すると、デジタル入力ピン1はS1スイッチゲートにルーティングされます。さらに、 S1_logicパラメータでは、ユーザーの外部コントローラ設計に応じて、アクティブハイ（ハイレベル入力電圧VIHでスイッチがオン）またはアクティブロー（ローレベル入力電圧VILでスイッチがオン）のゲートロジックを選択します。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTのゲート駆動信号を直接設定できます。入力ピン「ゲート」はコンポーネント上に表示され、16個のゲート駆動信号を[S1、S2、S3、S4、…、S16]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイになります。

ゲート制御の有効化をチェックすると、外部 PWM 有効化デジタル信号の使用が有効になります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
