フライバック

回路図エディタにおけるフライバックコンバータコンポーネントの説明

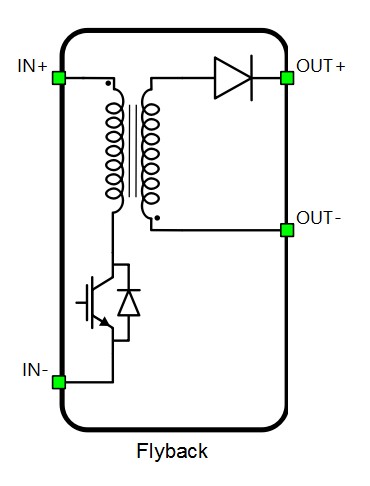

図1.コンポーネントアイコン

概略ブロック図

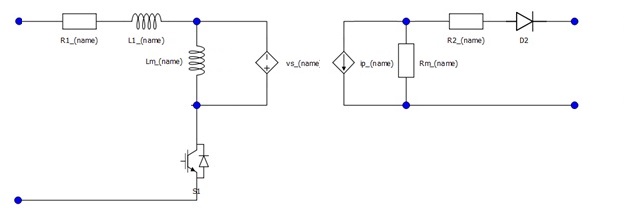

フライバックスイッチングブロックの概略ブロック図を図2に示します。

リアルタイム シミュレーションのフライバック コンポーネントの重みは 1 です。

図2フライバックスイッチングブロックの概略ブロック図と対応するスイッチ名

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、 S1を1に割り当てると、デジタル入力ピン1はS1スイッチゲート駆動ピンに配線されます。また、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。TyphoonSimでは、デジタル信号は内部仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送られると、デジタル入力1にも出力されます。

制御パラメータとして「内部変調器」を選択すると、デジタル入力ピンの代わりに内部PWM変調器を使用してS1スイッチを駆動できるようになります。この構成では、2つの追加コンポーネント入力が存在します。En入力は内部PWM変調器の有効/無効を切り替えるために使用され、 Inはリファレンス信号入力として使用されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「 gates」が表示されます。これは1要素の入力であり、その値でS1ゲートを制御します。モデルから制御する場合、ロジックは常にアクティブハイになります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

  • IN+（電気）
    • DC入力+ポート
  • IN-（電気）
    • DC入力ポート
  • OUT+（電気）
    • DC出力+ポート
  • OUT-（電気）
    • DC出力ポート
  • ゲート（イン）
    • モデル制御を選択した場合に使用可能
    • スイッチ用の1要素（スカラー）入力ゲート信号
  • エン（イン）
    • 内部変調器制御を選択した場合に使用可能
    • 内部変調器を有効/無効にするために使用されます
  • 中（中）
    • 内部変調器制御を選択した場合に使用可能
    • 内部変調器の変調信号値を指定するために使用
  • 周波数（インチ）
    • 内部変調器制御が選択され、変調器の動作モードとして可変搬送周波数が選択されている場合に使用可能
    • 変調器の搬送周波数を指定するために使用される

一般（タブ）

  • コントロール
    • スイッチの制御方法を指定します。デジタル入力、内部変調器、モデルから選択できます。
    • 各コントロールの詳細については、 「コントロール」セクションをご覧ください。
  • もし デジタル入力 コントロールとして選択した場合、次のプロパティを使用できます。
    • S1
      • S1スイッチを制御するために使用されるデジタル入力
    • S1_ロジック
      • S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • ゲート制御の有効化
      • 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
    • セン
      • ゲート制御の有効化が有効になっている場合に利用可能
      • スイッチングを有効/無効にするデジタル入力
    • Sen_logic
      • ゲート制御の有効化が有効になっている場合に利用可能
      • Sen信号に適用されるロジック
  • もし モデル コントロールとして選択した場合、次のプロパティを使用できます。
    • 実行率
      • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。
  • もし 内部変調器 コントロールとして選択した場合、次のプロパティを使用できます。
    • 動作モード
      • 内部変調器の搬送周波数のソースを指定します
      • 動作モードが固定搬送周波数の場合、コンポーネントのプロパティで周波数を指定できます。
      • 動作モードが可変搬送周波数の場合、信号処理ポートを使用して周波数を指定できます。
    • 搬送周波数（Hz）
      • 動作モードが固定搬送周波数の場合に使用可能
      • 内部変調器の搬送周波数を指定します
    • 搬送波位相オフセット
      • 内部変調器の搬送波位相オフセットを度単位で指定します。
    • デッドタイム期間
      • 内部変調器のデッドタイムを秒単位で指定します
    • 基準信号[最小、最大]
      • 搬送信号の最小値と最大値を指定します
      • 最小キャリア信号値と最大キャリア信号値の2つの値を含むベクトル
    • ロードモード
      • 内部変調器に変調信号の新しい値が適用されるイベントを指定します。
        • 最小値を選択した場合、キャリアが最小値に達したときに新しい値が適用されます。
        • 最大値を選択した場合、キャリアが最大値に達したときに新しい値が適用されます。
        • どちらかを選択した場合、キャリアが最小値または最大値に達したときに新しい値が適用されます。

トランスフォーマー（タブ）

  • n1
    • 一次巻線の巻数を指定します
  • n2
    • 二次巻線の巻数を指定する
  • L1
    • 一次側の漏れインダクタンスを指定します
  • I1
    • 一次側の初期電流を指定します
  • ルム
    • 磁化インダクタンスを指定する
  • R1
    • 一次巻線抵抗を指定する
  • R2
    • 二次巻線抵抗を指定する
  • 部屋
    • 鉄心の損失を表す等価抵抗を指定します

特典（タブ）

「エクストラ」タブでは、 信号アクセス管理 コンポーネント用。
シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。
  • パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
  • 保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
  • 継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
