アクティブクランプフォワード

回路図ブロック図

コンバータスイッチングブロックの概略ブロック図を図2に示します。また、アクティブ整流プロパティが有効になっている場合の対応するブロック図を図3に示します。

リアルタイムシミュレーションの Active Clamp Forward コンポーネントの重みは 1 です。

図2 .受動整流器を備えたアクティブクランプフォワードの概略ブロック図と対応するスイッチの名称

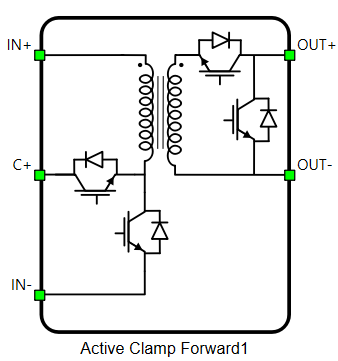

図3アクティブ整流器を備えたアクティブクランプフォワードの概略ブロック図と対応するスイッチの名称

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S1を1に割り当てると、デジタル入力ピン1はS1スイッチゲート駆動ピンにルーティングされます。また、 gate_logicパラメータは、アクティブハイ（つまり、高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（つまり、低レベル入力電圧VILでスイッチがオン）のいずれかに設定します。ゲート駆動ロジックは、外部コントローラの設計によって異なります。TyphoonSimでは、デジタル信号は内部仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送信されると、デジタル入力1に表示されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからスイッチのゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「gates」が表示され、パッシブ整流器を使用する場合は2つのゲート駆動信号を[S1, S2]の順序で、アクティブ整流器を使用する場合は4つのゲート駆動信号を[S1, S2, S3, S4]の順序で、それぞれベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

IN+（電気）
- DC側+ポート。
C+（電気）
- クランプコンデンサ+ポート。
IN-（電気）
- DC側ポート。
OUT+（電気）
- DC出力+ポート
OUT-（電気）
- DC出力ポート
ゲート（イン）
- モデル制御を選択した場合に使用可能
- パッシブまたはアクティブ整流器の実装に応じて、スイッチ用の 2 または 4 入力ゲート信号のベクトル

一般（タブ）

能動的な整流
- 整流器の実装方法を指定します。有効でない場合はパッシブ整流器 (ダイオード)、有効な場合はアクティブ整流器 (トランジスタ) になります。

コントロール
- スイッチの制御方法を指定します。使用可能なオプションは「デジタル入力」と「モデル」です。
- 各コントロールの詳細については、「コントロール」セクションをご覧ください。

もしデジタル入力コントロールとして選択した場合、次のプロパティを使用できます。
- S1
  - S1スイッチを制御するために使用されるデジタル入力
- S1_ロジック
  - S1の信号を制御するために適用されるロジック
  - アクティブハイまたはアクティブロー
- S2
  - S2スイッチを制御するために使用されるデジタル入力
- S2_ロジック
  - S2の信号を制御するために適用されるロジック
  - アクティブハイまたはアクティブロー
- S3
  - S3スイッチを制御するために使用されるデジタル入力
- S3_ロジック
  - S3の信号を制御するために適用されるロジック
  - アクティブハイまたはアクティブロー
- S4
  - S4スイッチを制御するために使用されるデジタル入力
- S4_ロジック
  - S4の信号を制御するために適用されるロジック
  - アクティブハイまたはアクティブロー
- ゲート制御が有効
  - 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
- セン
  - ゲート制御の有効化が有効になっている場合に利用可能
  - スイッチングを有効/無効にするデジタル入力
- Sen_logic
  - ゲート制御の有効化が有効になっている場合に利用可能
  - Sen信号に適用されるロジック

もしモデルコントロールとして選択した場合、次のプロパティを使用できます。
- 実行率
  - コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

測定値（タブ）

S1: 私
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS1の内部電流測定を有効にします。信号が信号リストで使用できるようになります。
S1: V
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS1の内部電圧測定を有効にします。信号が信号リストで使用できるようになります。
コンパレータ有効
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS1の内部電圧測定値を閾値と比較するコンパレータを有効にします。コンパレータの出力信号は信号リストに表示されます。
- 比較演算子は、等しい、より大きい、より小さい、以上等しい、以下等しいのいずれかになります。
- 絶対値オプションを有効にすると、スイッチ S1 で測定された電圧は絶対値として扱われます。
S2: 私
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS2の内部電流測定を有効にします。信号が信号リストで使用できるようになります。
S2: V
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS2の内部電圧測定を有効にします。信号が信号リストで使用できるようになります。

S3: 私
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS3の内部電流測定を有効にします。信号が信号リストで使用できるようになります。
S3: V
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS3の内部電圧測定を有効にします。信号が信号リストで使用できるようになります。
S4: 私
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS4の内部電流測定を有効にします。信号が信号リストで使用できるようになります。
S4: V
- TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
- スイッチS4の内部電圧測定を有効にします。信号が信号リストで使用できるようになります。

トランスフォーマー（タブ）

n1
- 一次巻線の巻数を指定します
n2
- 二次巻線の巻数を指定する
ルム
- 磁化インダクタンスを指定する
部屋
- 鉄心の損失を表す等価抵抗を指定します

特典（タブ）

「エクストラ」タブでは、信号アクセス管理コンポーネント用。

シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。

パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
