三相非対称インバータ

回路図エディタの 3 相非対称インバータ コンポーネントの説明。

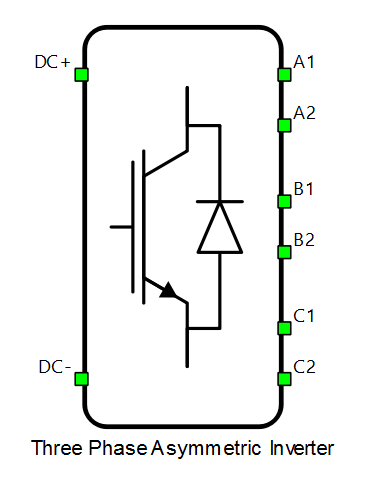

図1.コンポーネントアイコン

概略ブロック図

三相非対称インバータ ブロックの概略ブロック図と対応するスイッチの配置および名前を図 2に示します。

三相非対称インバータの重量は3です。

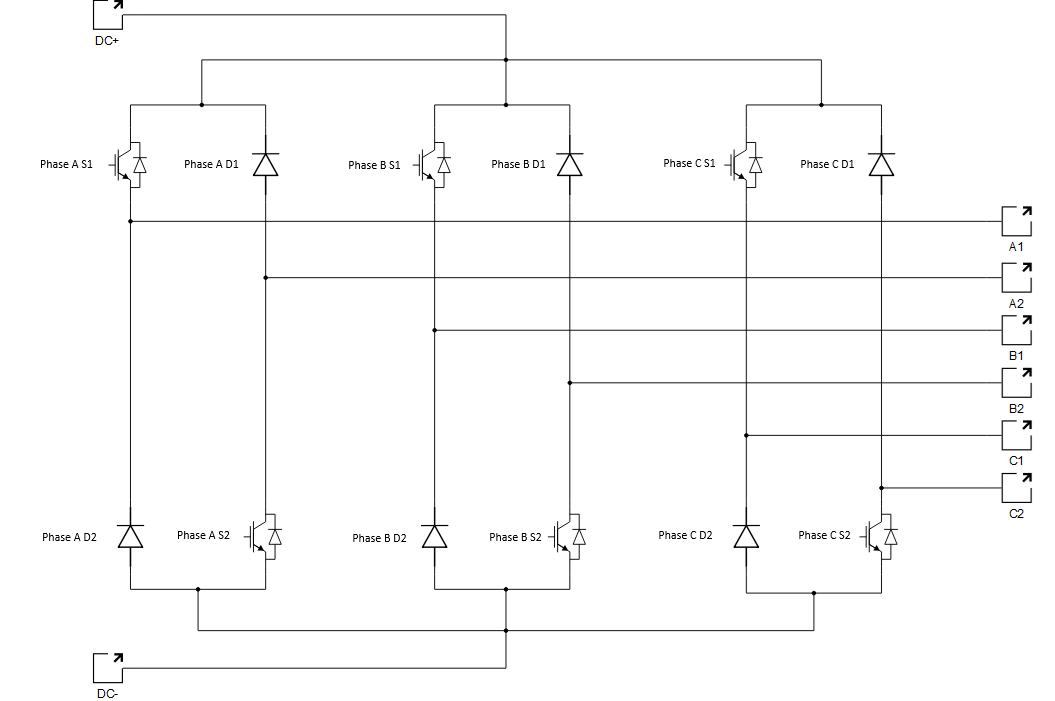

図2 3相非対称インバータブロックの概略ブロック図と対応するスイッチ名

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、 S1を1に割り当てると、デジタル入力ピン1はT1スイッチゲート駆動ピンに配線されます。また、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。TyphoonSimでは、デジタル信号は内部仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送られると、デジタル入力1にも出力されます。

制御パラメータとして「モデル」を選択すると、IGBTゲート駆動信号を信号処理モデルから直接設定できるようになります。コンポーネントには入力ピンs_ctrlがあり、6つのゲート駆動信号を次の順序でベクトル入力する必要があります：[A相S1、A相S2、B相S1、B相S2、C相S1、C相S2]。モデルから制御する場合、ロジックは常にアクティブハイになります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

  • DC+
    • DCプラス入力ポート
  • DC-
    • DCマイナス入力ポート
  • A1
    • フェーズAポート1
  • A2
    • フェーズAポート2
  • B1
    • フェーズBポート1
  • B2
    • フェーズBポート2
  • C1
    • フェーズCポート1
  • C2
    • フェーズCポート2
  • s_ctrl
    • モデル制御を選択した場合に使用可能
    • スイッチ用の6つの入力ゲート信号のベクトル

一般（タブ）

  • コントロール
    • スイッチの制御方法を指定します。デジタル入力とモデルから選択できます。
    • 各コントロールの詳細については、 「コントロール」セクションをご覧ください。
  • もし デジタル入力 コントロールとして選択した場合、次のプロパティを使用できます。
    • フェーズA S1
      • Phase A S1スイッチを制御するために使用されるデジタル入力
    • フェーズA S1ロジック
      • フェーズA S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズA S2
      • Phase A S2スイッチを制御するために使用されるデジタル入力
    • S2_ロジック
      • フェーズA S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズB S1
      • フェーズB S1スイッチを制御するために使用されるデジタル入力
    • フェーズB S1ロジック
      • フェーズB S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズB S2
      • フェーズB S2スイッチを制御するために使用されるデジタル入力
    • フェーズB S2ロジック
      • フェーズB S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズC S1
      • Phase C S1スイッチを制御するために使用されるデジタル入力
    • フェーズC S1ロジック
      • フェーズC S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズC S2
      • Phase C S2スイッチを制御するために使用されるデジタル入力
    • フェーズC S2ロジック
      • フェーズC S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
  • もし モデル コントロールとして選択した場合、次のプロパティを使用できます。
    • 実行率
      • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

特典（タブ）

「エクストラ」タブでは、 信号アクセス管理 コンポーネント用。
シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。
  • パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
  • 保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
  • 継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
