三相逆並列サイリスタ

回路図エディタにおける三相逆並列サイリスタコンバータコンポーネントの説明

図1.コンポーネントアイコン

概略ブロック図

3 相逆並列サイリスタスイッチング ブロックの概略ブロック図を図 2に示します。

リアルタイム シミュレーション用の 3 相逆並列サイリスタ コンポーネントの重みは 3 です。

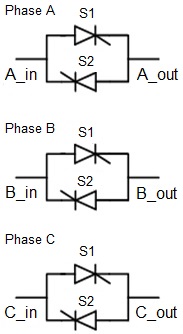

図2 3相逆並列サイリスタスイッチングブロックの概略ブロック図と対応するスイッチ名

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲートドライブ入力を任意のデジタル入力ピンに割り当てることができます。例えば、フェーズAのS1に1を割り当てると、デジタル入力ピン1はフェーズAのS1スイッチゲートドライブにルーティングされます。さらに、フェーズAのS1ロジックパラメータは、外部コントローラの設計に応じて、アクティブハイ（つまり、高レベル入力電圧VIHでスイッチがオンになる）またはアクティブロー（つまり、低レベル入力電圧VILでスイッチがオンになる）のいずれかのゲートドライブロジックに設定されます。TyphoonSimでは、デジタル信号は内部の仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送信されると、デジタル入力1に表示されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「 gates」が表示されます。これは、6つのゲート駆動信号のベクトル入力であり、次の順序で入力されます：[A相S1、A相S2、B相S1、B相S2、C相S1、C相S2]。モデルから制御する場合、ロジックは常にアクティブハイになります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

  • A_in（電気）
    • 入力ポート
  • A_out（電気）
    • 出力ポート
  • B_in（電気）
    • B入力ポート
  • B_out（電気）
    • B出力ポート
  • C_in（電気）
    • C入力ポート
  • C_out（電気）
    • C出力ポート
  • ゲート（イン）
    • モデル制御を選択した場合に使用可能
    • スイッチ用6要素（ベクトル）入力ゲート信号

一般（タブ）

  • 制御ソース
    • スイッチの制御方法を指定します。デジタル入力とモデルから選択できます。
    • 各コントロールの詳細については、 「コントロール」セクションをご覧ください。
  • もし デジタル入力 コントロールとして選択した場合、次のプロパティを使用できます。
    • フェーズA S1
      • Phase A S1スイッチを制御するために使用されるデジタル入力
    • フェーズA S1ロジック
      • フェーズA S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズA S2
      • Phase A S2スイッチを制御するために使用されるデジタル入力
    • フェーズA S2ロジック
      • フェーズA S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズB S1
      • フェーズB S1スイッチを制御するために使用されるデジタル入力
    • フェーズB S1ロジック
      • フェーズB S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズB S2
      • フェーズB S2スイッチを制御するために使用されるデジタル入力
    • フェーズB S2ロジック
      • フェーズB S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズC S1
      • Phase C S1スイッチを制御するために使用されるデジタル入力
    • フェーズC S1ロジック
      • フェーズC S1の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • フェーズC S2
      • Phase C S2スイッチを制御するために使用されるデジタル入力
    • フェーズB S2ロジック
      • フェーズC S2の制御信号に適用されるロジック
      • アクティブハイまたはアクティブロー
    • ゲート制御の有効化
      • 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
    • セン
      • ゲート制御の有効化が有効になっている場合に利用可能
      • スイッチングを有効/無効にするデジタル入力
    • Sen_logic
      • ゲート制御の有効化が有効になっている場合に利用可能
      • Sen信号に適用されるロジック
  • もし モデル コントロールとして選択した場合、次のプロパティを使用できます。
    • 実行率
      • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

特典（タブ）

「エクストラ」タブでは、 信号アクセス管理 コンポーネント用。
シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。
  • パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
  • 保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
  • 継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
