三相2レベル電流源サイクロコンバータ

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

対応するスイッチの配置と命名を含む 3 相 2 レベル電流源サイクロコンバータスイッチングブロックの概略ブロック図を図 1に示します。

コンバータブロックのブロック図と入力パラメータは表1に示す。

表1 .回路図エディタコアライブラリの3相2レベル電流源サイクロコンバータコンポーネント

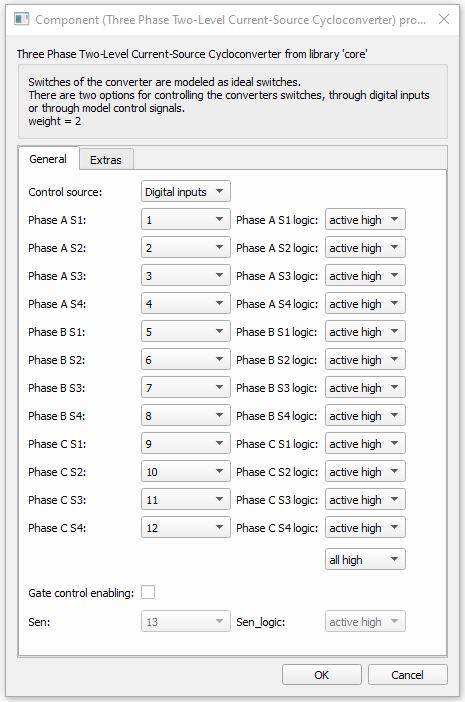

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
三相2レベル電流源サイクロコンバータ		一般的な制御（デジタル入力、モデル）フェーズA S1 (1..32(64)) フェーズA S2 (1..32(64)) フェーズA S3 (1..32(64)) フェーズA S4 (1..32(64)) フェーズB S1 (1..32(64)) フェーズB S2 (1..32(64)) フェーズB S3 (1..32(64)) フェーズB S4 (1..32(64)) フェーズC S1 (1..32(64)) フェーズC S2 (1..32(64)) フェーズC S3 (1..32(64)) フェーズC S4 (1..32(64)) ゲートロジック（アクティブハイ、アクティブロー）ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする） Sen（PWM有効のためのデジタル入力選択）重量 = 2

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、フェーズAのS1を1に割り当てると、デジタル入力ピン1はフェーズAのS1スイッチゲート駆動ピンに配線されます。さらに、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTのゲート駆動信号を直接設定できます。入力ピン「ゲート」はコンポーネント上に表示され、12個のゲート駆動信号を以下の順序でベクトル入力する必要があります：[A相S1、A相S2、A相S3、A相S4、B相S1、B相S2、B相S3、B相S4、C相S1、C相S2、C相S3、C相S4]。モデルから制御する場合、ロジックは常にアクティブハイになります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
