三相3レベルフライングコンデンサインバータ

概略ブロック図

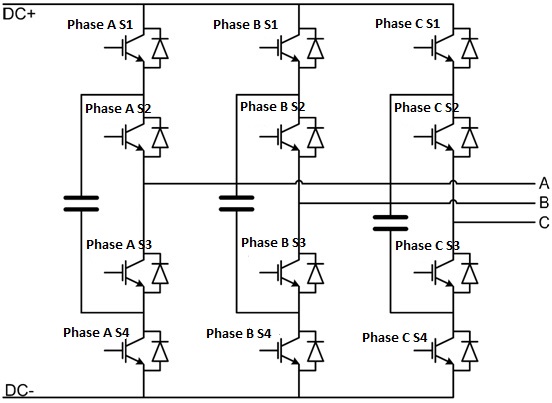

インバータスイッチングブロックの概略ブロック図を図2に示します。

リアルタイム シミュレーション用の 3 相 3 レベル フライング コンデンサ インバータ コンポーネントの重みは 3 です。

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲートドライブ入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。たとえば、フェーズAのS1を1に割り当てると、デジタル入力ピン1はフェーズAのS1スイッチゲートドライブにルーティングされます。さらに、 gate_logicパラメータは、テスト対象の外部コントローラ設計に応じて、アクティブハイ（高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧VILでスイッチがオン）のいずれかのゲートドライブロジックを選択します。TyphoonSimでは、デジタル信号は内部仮想IOバスから読み取られます。したがって、デジタル出力1に何らかの信号が送信されると、デジタル入力1に表示されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できるようになります。コンポーネント上に入力ピン「gates」が表示され、12個のゲート駆動信号を以下の順序でベクトル入力する必要があります：[Phase A S1、Phase A S2、…、Phase B S1、Phase B S2、…、Phase C S1、Phase C S2、…]。モデルから制御する場合、ロジックは常にアクティブハイになります。

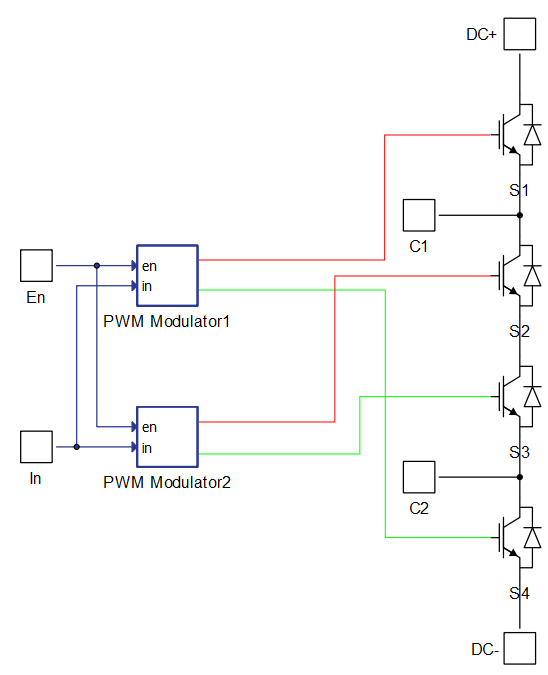

制御パラメータとして「内部変調器」を選択すると、デジタル入力ピンの代わりに内部PWM変調器を使用してスイッチを駆動できるようになります。この構成では、4つの追加コンポーネント入力が存在します。En入力は内部PWM変調器の有効/無効を切り替えるために使用され、 InA 、 InB 、およびInCは対応するコンバータレッグへのリファレンス信号入力として使用されます。各レッグは、図3に示す変調方式を実装します。

タイミング

遅延を有効にすると、IGBTのターンオンおよびターンオフ遅延がシミュレーションに含まれます。この機能の詳細については、専用のスイッチング遅延セクションをご覧ください。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

一般（タブ）

フライングコンデンサ（タブ）

タイミング（タブ）

• 遅延を有効にする
  • TyphoonSimではまだサポートされていないため、この信号はゼロに設定されます。この信号を有効にしても、TyphoonSimのシミュレーションにはまったく影響しません。
  • オン/オフイベントの遅延を有効にする

• 遅延をオンにする
  • イベントをオンにするために適用される遅延を指定します

• 遅延をオフにする
  • イベントをオフにするために適用される遅延を指定します
    • 電流値とそれに対応するターンオフ遅延から構成されるベクトル。すべての電流値には、予想されるターンオフ遅延が続く必要があります。

特典（タブ）
