プッシュ - プル

概略ブロック図

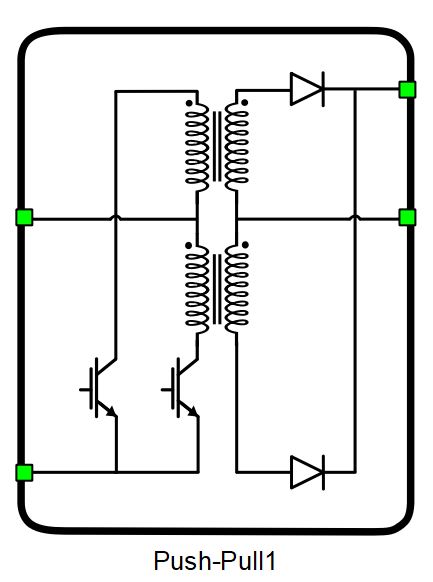

図1は、プッシュプルスイッチングブロックの概略ブロック図と、対応するスイッチの配置および名称を示しています。このブロックは、理想トランス、2個のIGBT 、および2個のダイオードで構成されています。

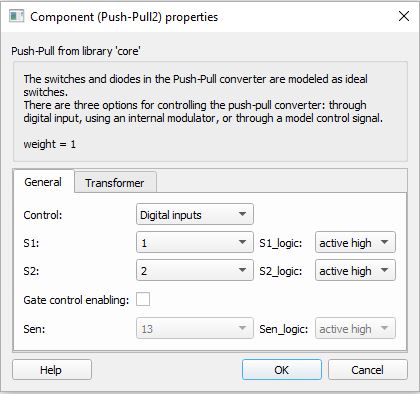

プッシュプルコンバータスイッチングブロックのブロック図と入力パラメータを表1に示します。

表1 .回路図エディタコアライブラリのプッシュプルコンバータコンポーネント

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
プッシュプル		一般タブ: 制御（デジタル入力、内部変調器、モデル） S1（スイッチS1のデジタル入力選択） S1_logic（アクティブハイ、アクティブロー） S2（スイッチS2のデジタル入力選択） S2_logic（アクティブハイ、アクティブロー） ゲート制御の有効化（外部デジタル信号によるスイッチングの有効化が可能） Sen（ゲート制御用のデジタル入力選択） トランスフォーマータブ: 一次巻線の巻数（n1） 二次巻線の巻数（n2） 重量 = 1

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S1に1を割り当てると、デジタル入力ピン1はS1スイッチのゲート駆動ピンに配線されます。また、 gate_logicパラメータは、アクティブハイ（VIHスイッチをオンにするハイレベル入力電圧）またはアクティブロー（VILスイッチをオンにするローレベル入力電圧）のいずれかに設定します。ゲート駆動ロジックは、テスト対象の外部コントローラ設計によって異なります。

制御パラメータとして内部変調器を選択すると、デジタル入力ピンの代わりに内部PWM変調器がS1およびS2スイッチを駆動できるようになります。この構成では、2つの追加コンポーネント入力が存在します。En入力はPWM変調器制御の有効/無効に使用され、 In入力は内部PWM変調器へのリファレンス信号入力として使用されます。

制御パラメータとして「モデル」を選択すると、IGBTのゲート駆動信号を信号処理モデルから直接設定できるようになります。入力ピン「ゲート」はコンポーネント上に表示され、2つのゲート駆動信号を[S1, S2]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

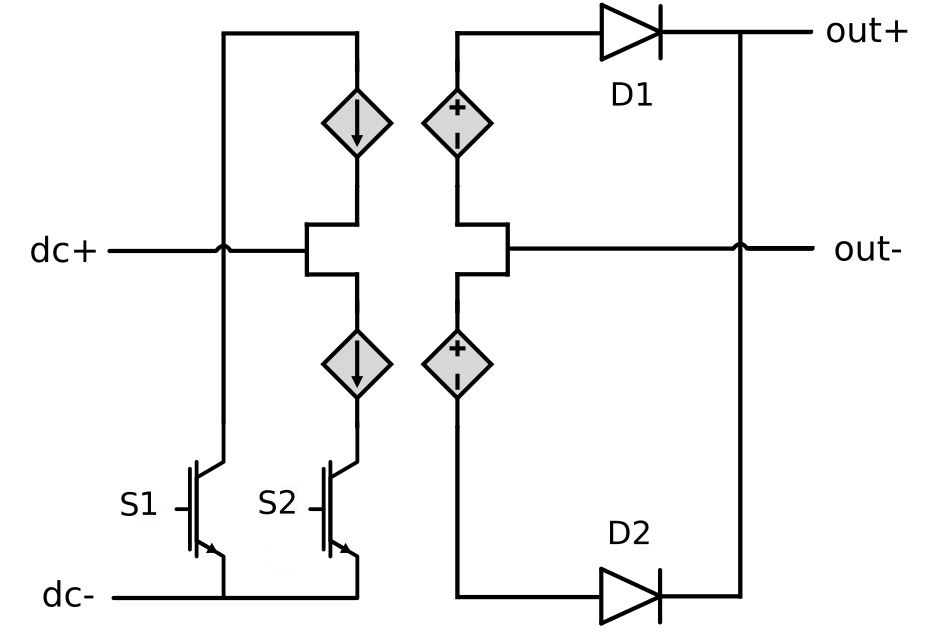

ダイオードを流れる電流は、プッシュプル スイッチング ブロック (コンポーネント内部) のアナログ出力変数の命名に示されている名前でアナログ出力のリストに表示されます。

プッシュプルスイッチングブロックのアナログ出力変数の命名（コンポーネント内部）

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
