オープンサーキットHブリッジ

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

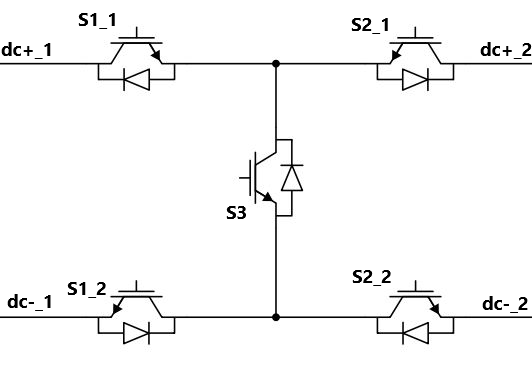

対応するスイッチの配置と命名を含むオープンサーキット H ブリッジスイッチングブロックの概略ブロック図を図 1に示します。

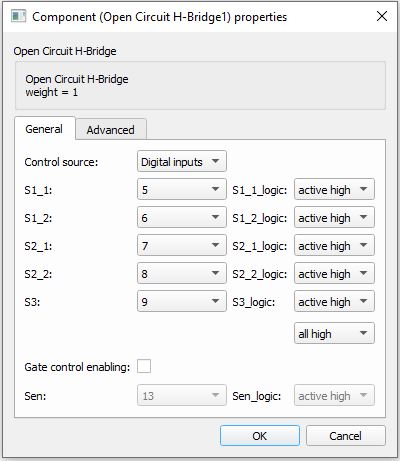

コンバータブロックのブロック図と入力パラメータを表1に示します。

表1 .回路図エディタコアライブラリのオープンサーキットHブリッジコンポーネント
成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
オープンサーキットHブリッジ		一般的な制御（デジタル入力、モデル） S1_1 (1..32(64)) S1_2 (1..32(64)) S2_1 (1..32(64)) S2_2 (1..32(64)) S3 (1..32(64)) ゲートロジック（アクティブハイ、アクティブロー）ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする） Sen（PWM有効のためのデジタル入力選択）重量 = 2

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、 S1_1に1を割り当てると、デジタル入力ピン1はS1_1スイッチゲート駆動ピンに配線されます。さらに、 gate_logicパラメータでは、ユーザーの外部コントローラ設計に応じて、アクティブハイ（ハイレベル入力電圧VIHでスイッチがオン）またはアクティブロー（ローレベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。

コンバータがデジタル入力で制御されている場合、コンバータが使用するすべてのデジタル入力のエイリアスが作成され、他のデジタル入力信号とともに「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTのゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「gates」が表示され、5つのゲート駆動信号を[S1_1、S1_2、S2_1、S2_2、S3]の順序でベクトル入力する必要があります。モデルから制御する場合、ロジックは常にアクティブハイになります。

PESB最適化

PESB最適化オプションは、特定のコンバータモデルで利用可能です。PESB最適化を有効にすると、すべてのコンバータの短絡状態空間モードが統合され、同じ状態空間モードとして扱われます。例えば、三相コンバータ内の1つのレグが短絡し、PESB最適化が有効になっている場合、三相コンバータ内のすべてのレグも短絡状態になります。この短絡モデリングの簡素化により、マトリックスメモリを大幅に節約できます。

無視された機能: PESB最適化はリアルタイムシミュレーションの最適化に特化しており、TyphoonSimには全く適用されません。この値を変更しても、TyphoonSimのシミュレーションには全く影響しません。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
