スプリットソースインバータ

概略ブロック図

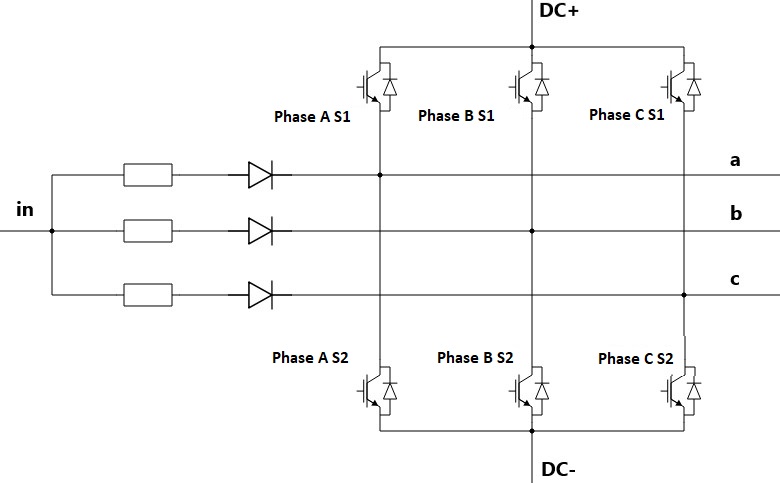

対応するスイッチの配置と命名を含むスプリットソースインバータコンポーネントの概略ブロック図を図 1に示します。

リアルタイム シミュレーション用の分割電源インバータ コンポーネントの重みは 3 です。

コントロール

制御パラメータとしてスイッチごとのデジタル入力を選択すると、ゲートドライブ入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。たとえば、 Phase A S1を 1 に割り当てると、デジタル入力ピン 1 はPhase A S1スイッチのゲートドライブにルーティングされます。さらに、 gate_logicパラメータは、外部コントローラの設計に応じて、アクティブハイ（高レベル入力電圧 VIHでスイッチがオン）またはアクティブロー（低レベル入力電圧 VILでスイッチがオン）のゲートドライブロジックを選択します。TyphoonSimでは、デジタル信号は内部の仮想 IO バスから読み取られます。したがって、デジタル出力 1 に何らかの信号が送信されると、デジタル入力 1 に表示されます。

制御パラメータとして「内部変調器」を選択すると、デジタル入力ピンの代わりに内部PWM変調器を使用して、位相A S1 、位相A S2 、位相B S1 、位相B S2、位相C S1、および位相C S2スイッチを駆動できるようになります。この構成では、4つの追加コンポーネント入力が存在します。En入力は有効/無効制御として使用され、 InA 、 InB 、およびInCは内部PWM変調器の参照信号入力として使用されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「gates」が表示されます。これは、6つのゲート駆動信号を以下の順序で入力するベクトル入力です：[Phase A S1、Phase A S2、Phase B S1、Phase B S2、Phase C S1、Phase C S2]。モデルから制御する場合、ロジックは常にアクティブハイになります。

PESB最適化

PESB最適化オプションは、特定のコンバータモデルで利用可能です。PESB最適化を有効にすると、すべてのコンバータの短絡状態空間モードが統合され、同じ状態空間モードとして扱われます。例えば、三相コンバータ内の1つのレグが短絡し、PESB最適化が有効になっている場合、三相コンバータ内のすべてのレグも短絡状態になります。この短絡モデリングの簡素化により、マトリックスメモリを大幅に節約できます。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。

ポート

• DC+（電気）
  • DC側+ポート。

• DC（電気）
  • DC側ポート。

• （電気）
  • AC側ポート - 相A

• b（電気）
  • AC側ポート - 相B

• c（電気）
  • AC側ポート - C相

• （電気）
  • 図1に示す電気ポート

• ゲート（イン）
  • モデル制御を選択した場合に使用可能
  • スイッチ用の6つの入力ゲート信号のベクトル

• エン（イン）
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器を有効/無効にするために使用されます

• InA(イン)
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器位相Aの変調信号値を指定するために使用します。

• InB(イン)
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器位相Bの変調信号値を指定するために使用

• InC(インチ)
  • 内部変調器制御を選択した場合に使用可能
  • 内部変調器位相Cの変調信号値を指定するために使用

• 周波数（インチ）
  • 内部変調器制御が選択され、変調器の動作モードとして可変搬送周波数が選択されている場合に使用可能
  • 変調器の搬送周波数を指定するために使用される

一般（タブ）

• コントロール
  • スイッチの制御方法を指定します。スイッチごとのデジタル入力、内部変調器、モデルから選択できます。
  • 各コントロールの詳細については、 「コントロール」セクションをご覧ください。

• もし スイッチあたりのデジタル入力 コントロールとして選択した場合、次のプロパティを使用できます。
  • フェーズA S1
    • A相S1スイッチを制御するために使用されるデジタル入力
  • フェーズA S1ロジック
    • A相S1の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • フェーズA S2
    • A相S2スイッチを制御するために使用されるデジタル入力
  • フェーズA S2ロジック
    • A相S2の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • フェーズB S1
    • B相S1スイッチを制御するために使用されるデジタル入力
  • フェーズB S1ロジック
    • B相S1の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • フェーズB S2
    • B相S2スイッチを制御するために使用されるデジタル入力
  • フェーズB S2ロジック
    • B相S2の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • フェーズC S1
    • C相S1スイッチを制御するために使用されるデジタル入力
  • フェーズC S1ロジック
    • C相S1の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • フェーズC S2
    • C相S2スイッチを制御するために使用されるデジタル入力
  • フェーズC S2ロジック
    • C相S2の制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • _コントロールプロパティ
    • すべてのスイッチの制御信号に適用されるロジック
    • アクティブハイまたはアクティブロー
  • ゲート制御の有効化
    • 有効にすると、ゲート制御信号の変更を適用するかどうかを制御できるようになります。
  • セン
    • ゲート制御の有効化が有効になっている場合に利用可能
    • スイッチングを有効/無効にするデジタル入力
  • Sen_logic
    • ゲート制御の有効化が有効になっている場合に利用可能
    • Sen信号に適用されるロジック

• もし モデル コントロールとして選択した場合、次のプロパティを使用できます。
  • 実行率
    • コンポーネントのゲート信号の更新間隔を定義します。ゲート信号は、コンポーネントへの信号処理入力として提供されます。

• もし 内部変調器 コントロールとして選択した場合、次のプロパティを使用できます。
  • 動作モード
    • 内部変調器の搬送周波数のソースを指定します
    • 動作モードが固定搬送周波数の場合、コンポーネントのプロパティで周波数を指定できます。
    • 動作モードが可変搬送周波数の場合、信号処理ポートを使用して周波数を指定できます。
  • 搬送周波数（Hz）
    • 動作モードが固定搬送周波数の場合に使用可能
    • 内部変調器の搬送周波数を指定します
  • 搬送波位相オフセット
    • 内部変調器の搬送波位相オフセットを度単位で指定します。
  • デッドタイム
    • 内部変調器のデッドタイムを秒単位で指定します
  • 基準信号[最小、最大]
    • 搬送信号の最小値と最大値を指定します
    • 最小キャリア信号値と最大キャリア信号値の2つの値を含むベクトル
  • ロードモード
    • 内部変調器に変調信号の新しい値が適用されるイベントを指定します。
      • 最小値を選択した場合、キャリアが最小値に達したときに新しい値が適用されます。
      • 最大値を選択した場合、キャリアが最大値に達したときに新しい値が適用されます。
      • どちらかを選択した場合、キャリアが最小値または最大値に達したときに新しい値が適用されます。

詳細設定（タブ）

• PESB最適化
  • PESB最適化はリアルタイムシミュレーションの最適化に特化しており、TyphoonSimには全く適用されません。この値を変更しても、TyphoonSimのシミュレーションには全く影響しません。
  • PESB最適化を有効/無効にします。詳細については、 PESB最適化のセクションをご覧ください。

• スナバ抵抗
  • スナバ抵抗値を指定します。
