二次ブーストレギュラー

概略ブロック図

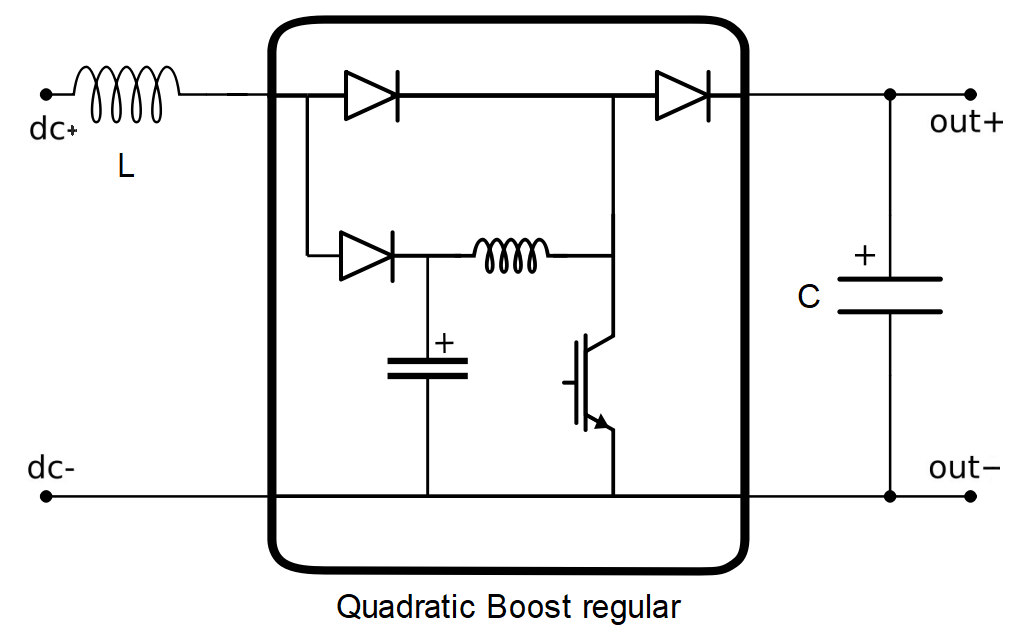

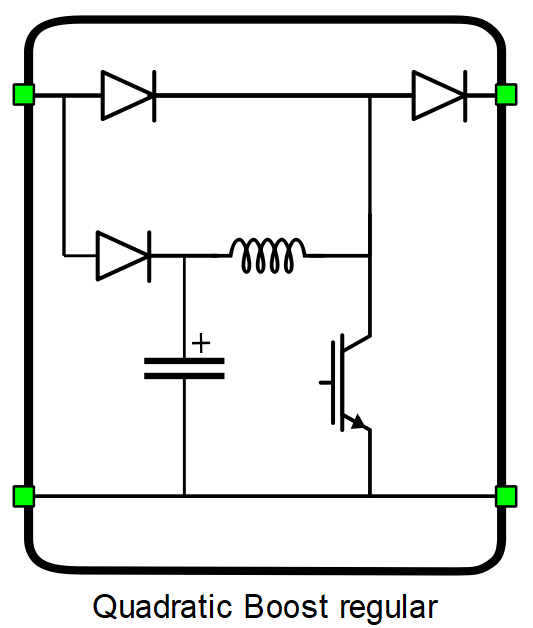

二次ブースト通常スイッチング ブロックの概略ブロック図と、対応するスイッチの配置および名前が図 1に示されています。

二次昇圧通常コンバータスイッチングブロックのブロック図と入力パラメータを表1に示します。

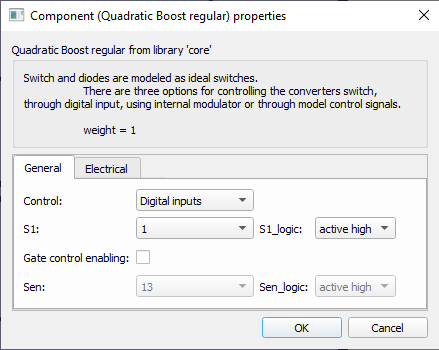

表1 .回路図エディタコアライブラリのQuadratic Boost通常コンバータコンポーネント

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
		制御（デジタル入力、内部変調器、モデル） S1（スイッチS1のデジタル入力選択） S1 _ロジック（アクティブハイ、アクティブロー） ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする） Sen（ゲート有効化のデジタル入力選択） 重量 = 1

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S1に1を割り当てると、デジタル入力ピン1はS1スイッチのゲート駆動ピンに配線されます。また、 gate_logicパラメータは、アクティブハイ（VIHスイッチをオンにするハイレベル入力電圧）またはアクティブロー（VILスイッチをオンにするローレベル入力電圧）のいずれかに設定します。ゲート駆動ロジックは、外部コントローラの設計によって異なります。

制御パラメータとして「内部変調器」を選択すると、デジタル入力ピンの代わりに内部PWM変調器を使用してS1スイッチを駆動できます。この構成では、2つの追加コンポーネント入力が存在します。En入力はPWM変調器制御の有効/無効を切り替えるために使用され、 In入力は内部PWM変調器へのリファレンス信号入力として使用されます。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。入力ピン「ゲート」はコンポーネント上に表示され、 S1スイッチゲートを制御します。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
