MMCレッグ - スイッチング機能
回路図エディタにおけるMMC Leg - スイッチング機能コンポーネントの説明

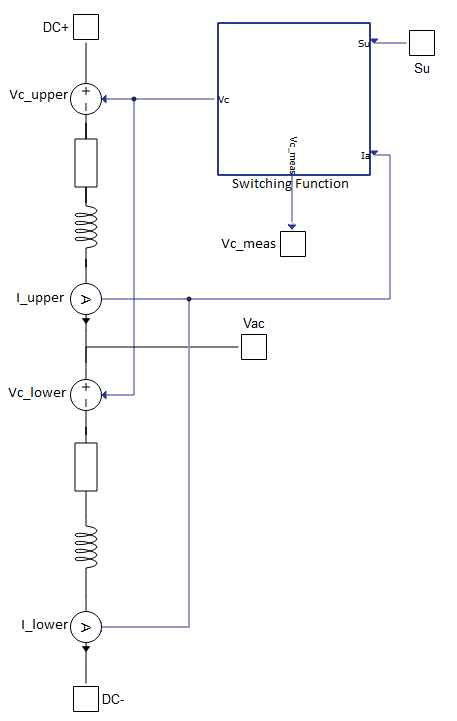

概略ブロック図
MMC Leg - スイッチング機能は、上部アームと下部アームの 2 つのアームで構成されています。各アームは、以下のブロック図に示すように、電圧源 ( Vc_upperとVc_lower )、抵抗、インダクタ、および電流測定 ( I_upperとI_lower ) の直列接続で構成されています。電圧源はスイッチング機能ブロックによって制御され (アーム内のすべてのコンデンサとスイッチを置き換えます)、現在アームに挿入されているコンデンサ全体の電圧の合計を表します。このブロックの入力は、両方のアームの電流測定値と、各サブモジュールのスイッチング状態を表す配列Suです。たとえば、配列Suの要素の値が1に等しい場合、電流はコンデンサを流れ、要素の値が0に等しい場合、電流はコンデンサをバイパスします。電圧レベルの数は、配列 Su の長さによって決まります。
MMC Leg - NLC の制御は、 MMC Leg - スイッチング関数の内部制御用のライブラリ内の互換性のあるコンポーネントです。
ポート
- DC+（電気）
- DC側+ポート。
- DC（電気）
- DC側ポート。
- 真空（電気）
- AC側ポート
- 蘇
- 回路に挿入されるサブモジュールを決定するデジタル入力。
- イア
- 両アームの測定電流は、アナログ出力を通じて配列として提供されます。
- VC
- 両アームのコンデンサ間の測定電圧は、アナログ出力を通じて配列として提供されます。
一般（タブ）
- 実行率
- モデル内のすべての信号処理コンポーネントの実行率。
- 抵抗
- 腕の抵抗。
- インダクタンス
- アームのインダクタンス。
- キャパシタンス
- 各レッグ内の各コンデンサの静電容量。
- コンデンサの初期電圧
- 各レッグ内の各コンデンサの両端の初期電圧。
測定値（タブ）
- 上アームと下アームの電圧を有効にする
- 上腕と下腕で個別に瞬間電圧測定を観察できます。
特典（タブ）
「エクストラ」タブでは、 信号アクセス管理 コンポーネント用。
シグナルの可視性は、「signal_access」プロパティと、その階層内の親コンポーネントがロックされているかどうかに基づいて計算されます。ロックされたコンポーネントに含まれていないコンポーネントは、「signal_access」プロパティに関係なくシグナルを公開します。「signal_access」プロパティは、以下の3つの値のいずれかになります。
- パブリック - パブリックとしてマークされたコンポーネントは、すべてのレベルでシグナルを公開します。
- 保護済み - 保護済みとしてマークされたコンポーネントは、最初のロックされた親コンポーネントの外部のコンポーネントへの信号を非表示にします。
- 継承 - 継承としてマークされたコンポーネントは、継承以外の値に設定されている最も近い親の 'signal_access' プロパティ値を取得します。
