ハーフブリッジフライバック

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

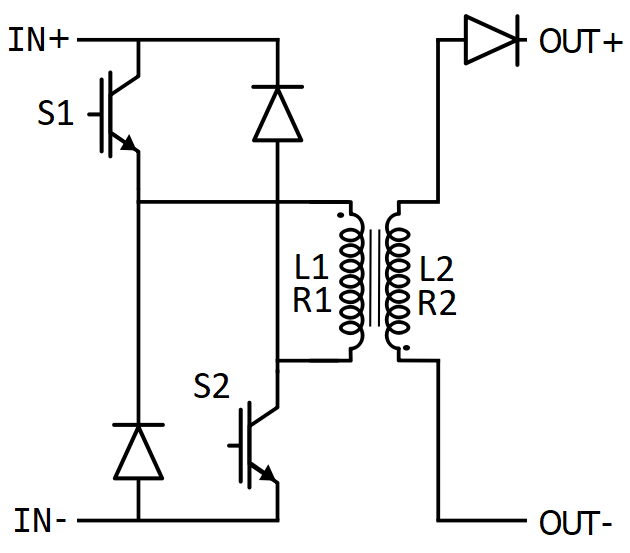

ハーフブリッジフライバックスイッチングブロックの概略ブロック図と、対応するスイッチの配置および名前を図 1に示します。

ハーフブリッジフライバックコンバータのブロック図と入力パラメータを表1に示します。

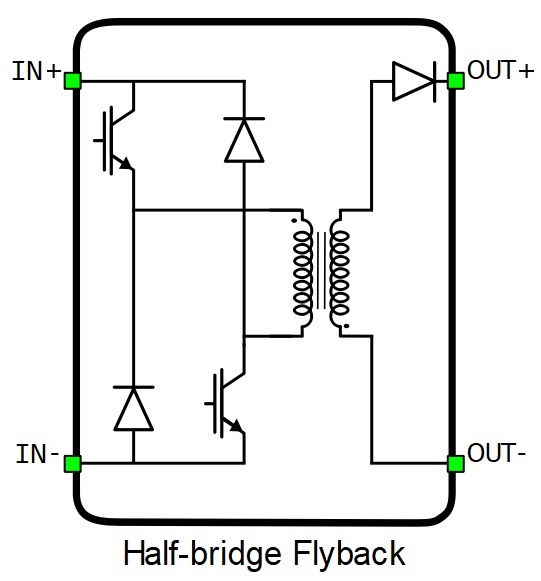

表1 .回路図エディターコアライブラリのハーフブリッジフライバックコンバーター。

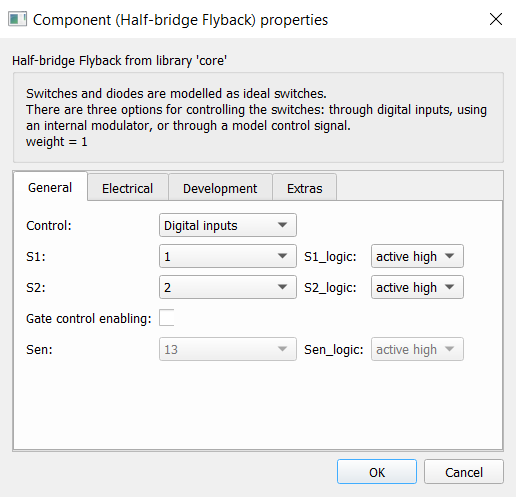

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
		結合係数 L1（インダクタL1；ヘンリー単位の値） L2（インダクタL2；ヘンリー単位の値） R1（L1と直列の抵抗R1、単位：オーム） R2（L2と直列の抵抗R2、単位：オーム）制御（デジタル入力、内部変調器、モデル） S1（スイッチS1のデジタル入力選択） S1_logic（アクティブハイ、アクティブロー） S2（スイッチS2のデジタル入力選択） S2_logic（アクティブハイ、アクティブロー）ゲート制御の有効化（スイッチングを有効にするために外部デジタル信号の使用を有効にする） Sen（ゲート有効化のデジタル入力選択） Sen_logic（アクティブハイ、アクティブロー）重量 = 1

コントロール

制御パラメータとしてデジタル入力を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、 S1に1を割り当てると、デジタル入力ピン1はS1スイッチのゲート駆動ピンにルーティングされます。さらに、 S1_logicパラメータは、アクティブハイ（スイッチをオンにする高レベル入力電圧）またはアクティブロー（スイッチをオンにする低レベル入力電圧）のいずれかに設定します。ゲート駆動ロジックは、外部コントローラの設計によって異なります。この動作はS2にも適用されます。

制御パラメータとして「内部変調器」を選択すると、デジタル入力ピンの代わりに内部PWM変調器を使用してS1およびS2を駆動できます。この構成では、3つの追加コンポーネント入力が存在します。En入力はPWM変調器制御の有効化/無効化に使用され、 Inは最初の内部PWM変調器（ S1 ）のリファレンス信号入力として使用され、 In1は2番目の内部PWM変調器（ S2 ）のリファレンス信号入力として使用されます。

制御パラメータとしてモデルを選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。コンポーネントには入力ピンs_ctrlが表示されます。これは2つの信号からなるベクトル入力です。1つ目の信号はS1スイッチゲートを制御し、2つ目の信号はS2を制御します。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

結合係数パラメータは、結合されたインダクタ電流間の伝達比に適用されます。スイッチング遷移中、結合係数パラメータ値が1の場合、インダクタの総エネルギーは変化しません。

パラメータR1とR2は、それぞれインダクタL1とL2の寄生抵抗の抵抗値です。これらの抵抗値を調整することで、設定値変更時の動的な遷移を大幅に抑制できます。これらのパラメータ値を0のままにしておくと、これらの抵抗は無効になります。

注：結合係数パラメータ値が1未満であっても、漏れインダクタが存在することを意味するものではありません。このトポロジでは漏れインダクタはシミュレートされません。

注：シミュレーション結果を高精度に保つため、結合係数は0.95～1の範囲に制限されています。結合係数の値が低いほど、シミュレーション結果の精度は低下します。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
