グリッド整流2Lセル

回路図エディタにおけるグリッド整流2Lセルコンバータコンポーネントの説明

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

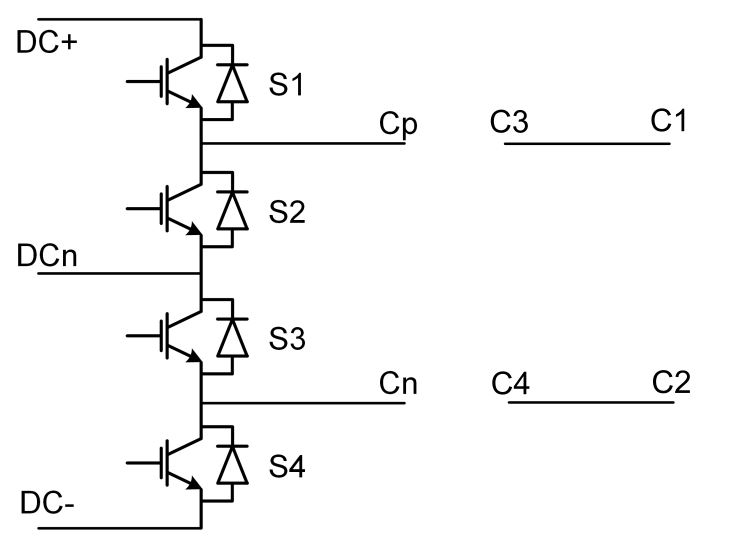

図 1に、Commuted 2L Cell ブロックの概略ブロック図と、それに対応するスイッチの配置および名前を示します。

図1グリッド整流2Lセルブロックの概略ブロック図と対応するスイッチの名称

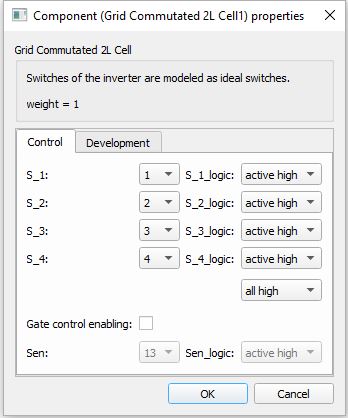

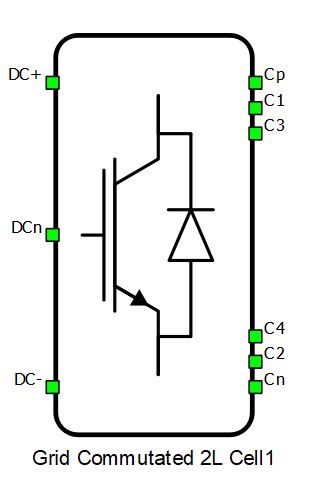

グリッド整流 2L セルコンバータのブロック図と入力パラメータを表 1に示します。

表1 .回路図エディタコアライブラリのグリッド整流2Lセル
成分 コンポーネントダイアログウィンドウ コンポーネントのプロパティ
  • S_1（スイッチS1のデジタル入力選択）
  • S_2（スイッチS2のデジタル入力選択）
  • S_3（スイッチS3のデジタル入力選択）
  • S_4（スイッチS4のデジタル入力選択）
  • ゲートロジック（アクティブハイ、アクティブロー）
    • ゲート制御の有効化（外部デジタル信号を使用してスイッチングを有効にする）
    • Sen（ゲート有効化のデジタル入力選択）
    重量 = 1

コントロール

ゲート駆動入力は、任意のデジタル入力ピンに割り当てることができます。例えば、 S_1を1に設定すると、デジタル入力ピン1はS1スイッチゲートにルーティングされます。さらに、 S_1_logicパラメータは、外部コントローラの設計に応じて、アクティブハイ（ハイレベル入力電圧VIHでスイッチがオン）またはアクティブロー（ローレベル入力電圧VILでスイッチがオン）のゲートロジックを選択します。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
