スイッチドキャパシタベースの13Lインバータ

スイッチド キャパシタ ベース 13L インバータ スイッチング ブロックのブロック図と入力パラメータを表 1に示します。

表1 .回路図エディタコアライブラリのスイッチドキャパシタベース13Lインバータコンポーネント

成分	コンポーネントダイアログウィンドウ	コンポーネントパラメータ
		プロパティタブ 一般的な 重量 = 3

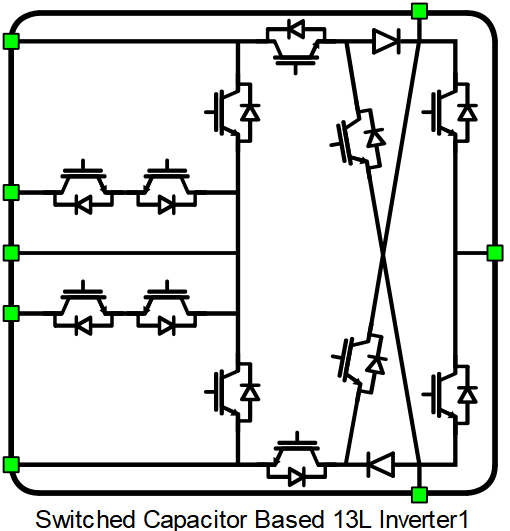

概略ブロック図

スイッチド・キャパシタ・ベース13レベル・インバータ・コンポーネントは、 [1]で提案されたスイッチド・キャパシタ・ベースの13レベル・インバータ・トポロジをモデル化します。コンポーネントの内部回路図と対応するスイッチの名称を図2に示します。

外部に追加する必要があるコンポーネントを含む、完全に機能するインバーターは、 図3 [1].

コントロールオプション

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32（64））に割り当てることができます。例えば、 Slに1を割り当てると、デジタル入力ピン1はSlスイッチゲート駆動ピンに配線されます。さらに、 gate_logicパラメータでは、外部コントローラの設計に応じて、アクティブハイ（ハイレベル入力電圧VIHでスイッチがオン）またはアクティブロー（ローレベル入力電圧VILでスイッチがオン）のゲート駆動ロジックを選択します。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTのゲート駆動信号を直接設定できます。コンポーネントには入力ピン「 gates」が表示され、スイッチ用の12個のゲート駆動信号のベクトル入力が必要です。モデルから制御する場合、ロジックは常にアクティブハイになります。

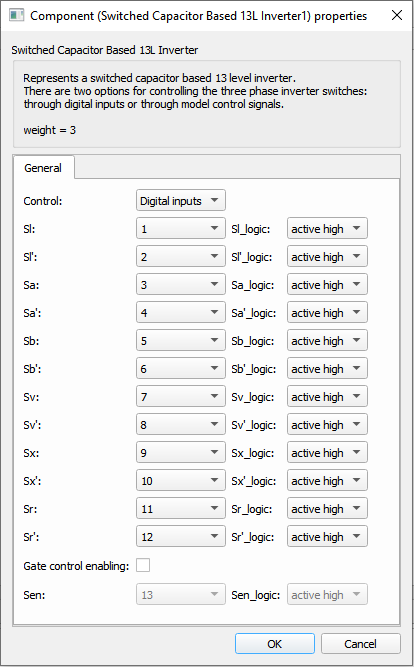

コンポーネントダイアログボックスとパラメータ

スイッチド コンデンサ ベース 13L インバータ コンポーネント ダイアログ ボックスは、スイッチ制御関連のプロパティを含む 1 つのタブで構成されています。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
