ANPC フライングコンデンサインバータ 9レベルレッグ

回路図エディタにおける9レベルANPCフライングコンデンサインバータコンポーネントの説明

コンポーネントはサポートされていません:このコンポーネントは現在 TyphoonSim ではサポートされていません。このコンポーネントをモデルに追加すると、TyphoonSim でモデルを実行できなくなります。TyphoonSim モードでモデルを実行する前に、このコンポーネントを無効にするか、モデルから削除してください。

概略ブロック図

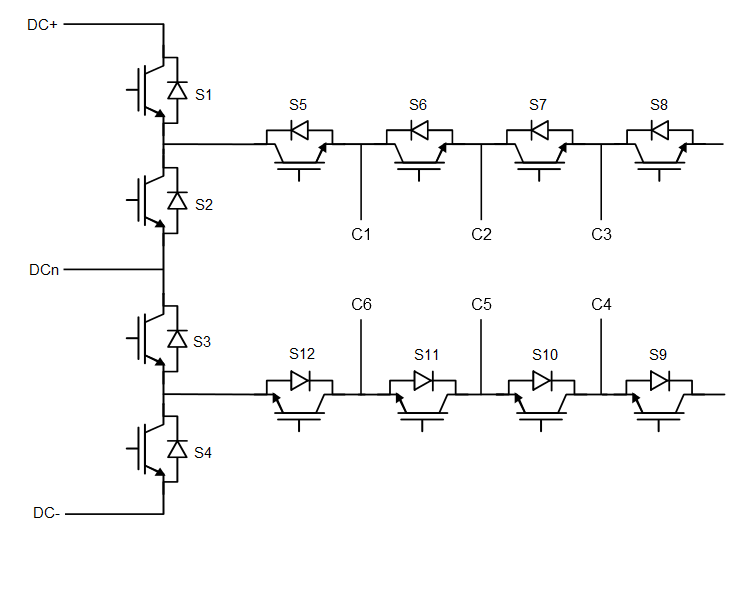

図 1 は、対応するスイッチの配置と名称を含むインバータ スイッチング ブロックの概略ブロック図を示しています。

図1 9レベルANPCフライングコンデンサインバータの概略ブロック図と対応するスイッチ名

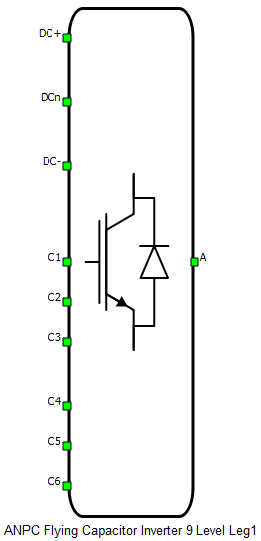

ANPC フライング コンデンサ インバータ 9 レベル レグのブロック図と入力パラメータを表 1に示します。

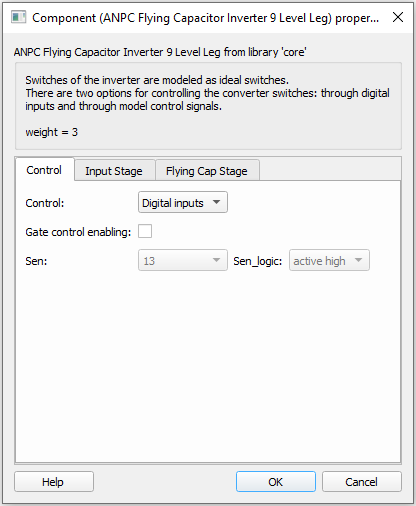

表1 .回路図エディタコアライブラリの9レベルANPCフライングコンデンサインバータブロック
成分 コンポーネントダイアログウィンドウ コンポーネントパラメータ

9レベルANPCフライングコンデンサインバータ
  • コントロール
    • 制御（デジタル入力、モデル）
    • ゲート制御の有効化（外部デジタル信号を使用してスイッチングを有効にする）
    • Sen（PWM有効のためのデジタル入力選択）
    • Sen_logic（アクティブハイ、アクティブロー）
  • 入力ステージ
    • S1（スイッチS1のデジタル入力選択）
    • S2（スイッチS2のデジタル入力選択）
    • S3（スイッチS3のデジタル入力選択）
    • S4（スイッチS4のデジタル入力選択）
  • フライングキャップステージ
    • S5（スイッチS5のデジタル入力選択）
    • S6（スイッチS6のデジタル入力選択）
    • S7（スイッチS7のデジタル入力選択）
    • S8（スイッチS8のデジタル入力選択）
    • S9（スイッチS9のデジタル入力選択）
    • S10（スイッチS10のデジタル入力選択）
    • S11（スイッチS11のデジタル入力選択）
    • S12（スイッチS12のデジタル入力選択）
    重量 = 3

コントロール

制御パラメータとして「デジタル入力」を選択すると、ゲート駆動入力を任意のデジタル入力ピン（1～32）に割り当てることができます。例えば、S1に1を割り当てると、デジタル入力ピン1はS1スイッチのゲート駆動ピンにルーティングされます。さらに、S1_logicパラメータは、アクティブハイ（つまり、高レベル入力電圧VIHでスイッチがオン）またはアクティブロー（つまり、低レベル入力電圧VILでスイッチがオン）のいずれかに設定します。ゲート駆動ロジックは、外部コントローラの設計によって異なります。

制御パラメータとして「モデル」を選択すると、信号処理モデルからIGBTゲート駆動信号を直接設定できます。コンポーネント上に入力ピン「ゲート」が表示されます。これはベクトル入力であり、12個のゲート駆動信号が[S1、S2、…、S11、S12]の順序で入力されます。モデルから制御する場合、ロジックは常にアクティブハイに設定されます。

ゲート制御の有効化をチェックすると、外部デジタル信号からの PWM 有効化が可能になります。

デジタルエイリアス

コンバータがデジタル入力で制御される場合、コンバータが使用するすべてのデジタル入力にエイリアスが作成されます。デジタル入力エイリアスは、既存のデジタル入力信号と並んで「デジタル入力」リストに表示されます。エイリアスは「Converter_name.Switch_name」のように表示されます。ここで、 「Converter_name」はコンバータのコンポーネント名、 「Switch_name」はコンバータ内の制御可能なスイッチ名です。
